Mikrocontroller AG
Vor drei Jahren war ich selber Teilnehmer der Mikrocontroller AG und habe diese dann für die vergangenen zwei Jahre mit Hilfe zweier weiterer Kommilitonen, Markus Hamm und Mats Markus, geleitet.
Als Abschluss meiner dortigen Arbeit schreibe ich nun meinen Bericht und möchte diesen hier kurz zusammenfassen. Den kompletten Tutoriums Bericht könnt ihr euch hier herunterladen:
Allgemeines
Section titled “Allgemeines”Das Institut für Mensch-Maschine-Interaktion (MMI) der RWTH bietet für Studenten des zweiten Semesters eine freiwillige AG zum Einstieg in die Mikrocontroller Programmierung an. Diese verknüpft theoretische Grundlagen der Vorlesung “Grundgebiete der Informatik 2” von Prof. Roßmann mit praktischen Beispielen und Aufgaben aus dem Bereich der Mikrocontroller. Es handelt sich um eine freiwillige Veranstaltung, die für die Teilnehmer nicht als Studienleistung anerkannt werden kann. Wie auch in der Vorlesung werden die ATmega Mikrocontroller der Firma Atmel verwendet.
Projekte
Section titled “Projekte”Eigene

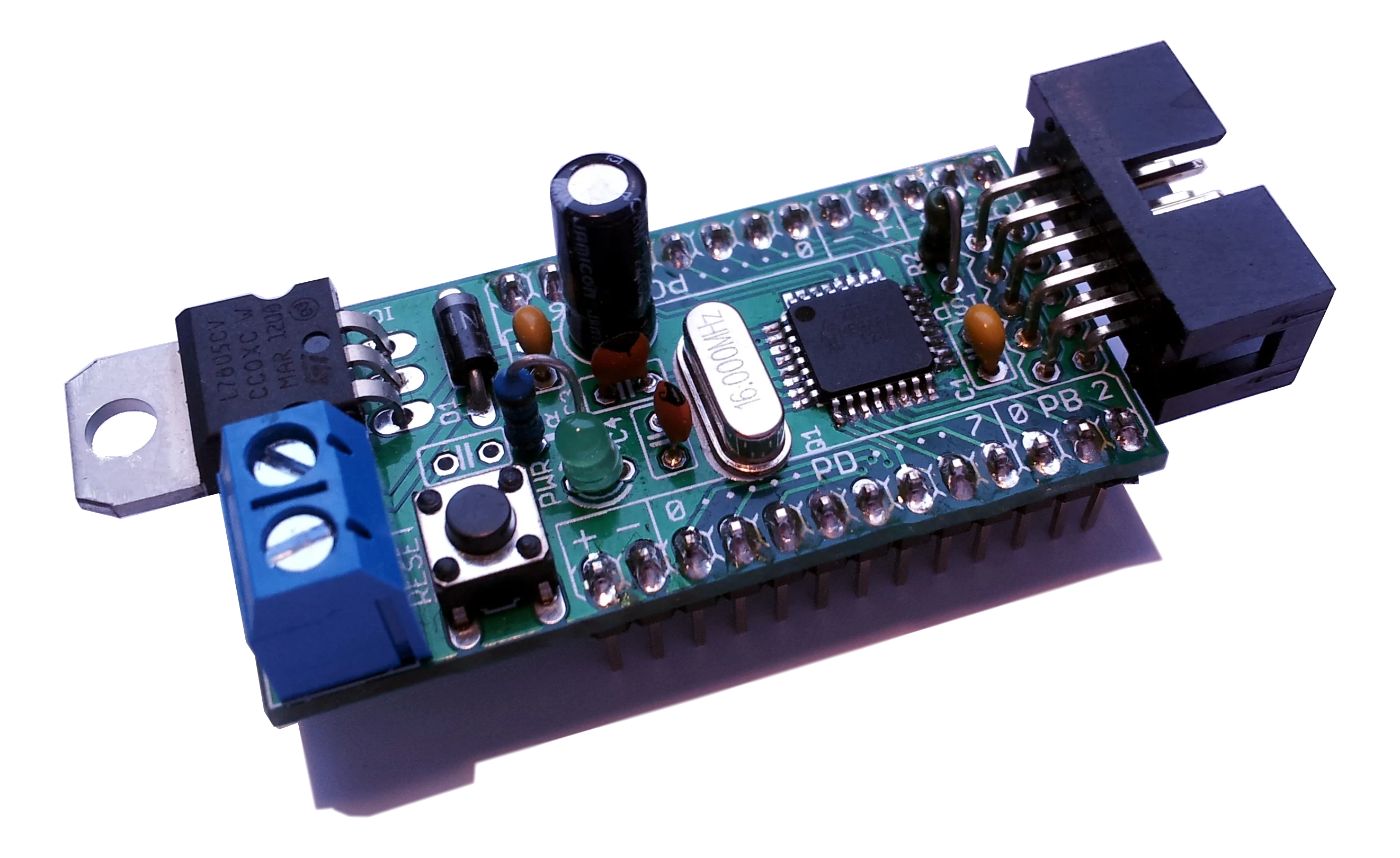

Section titled “Eigene”Auch vergangene Beiträge in meinem Blog beziehen sich auf meine Arbeit in der AG:
Von Teilnehmern
Section titled “Von Teilnehmern”

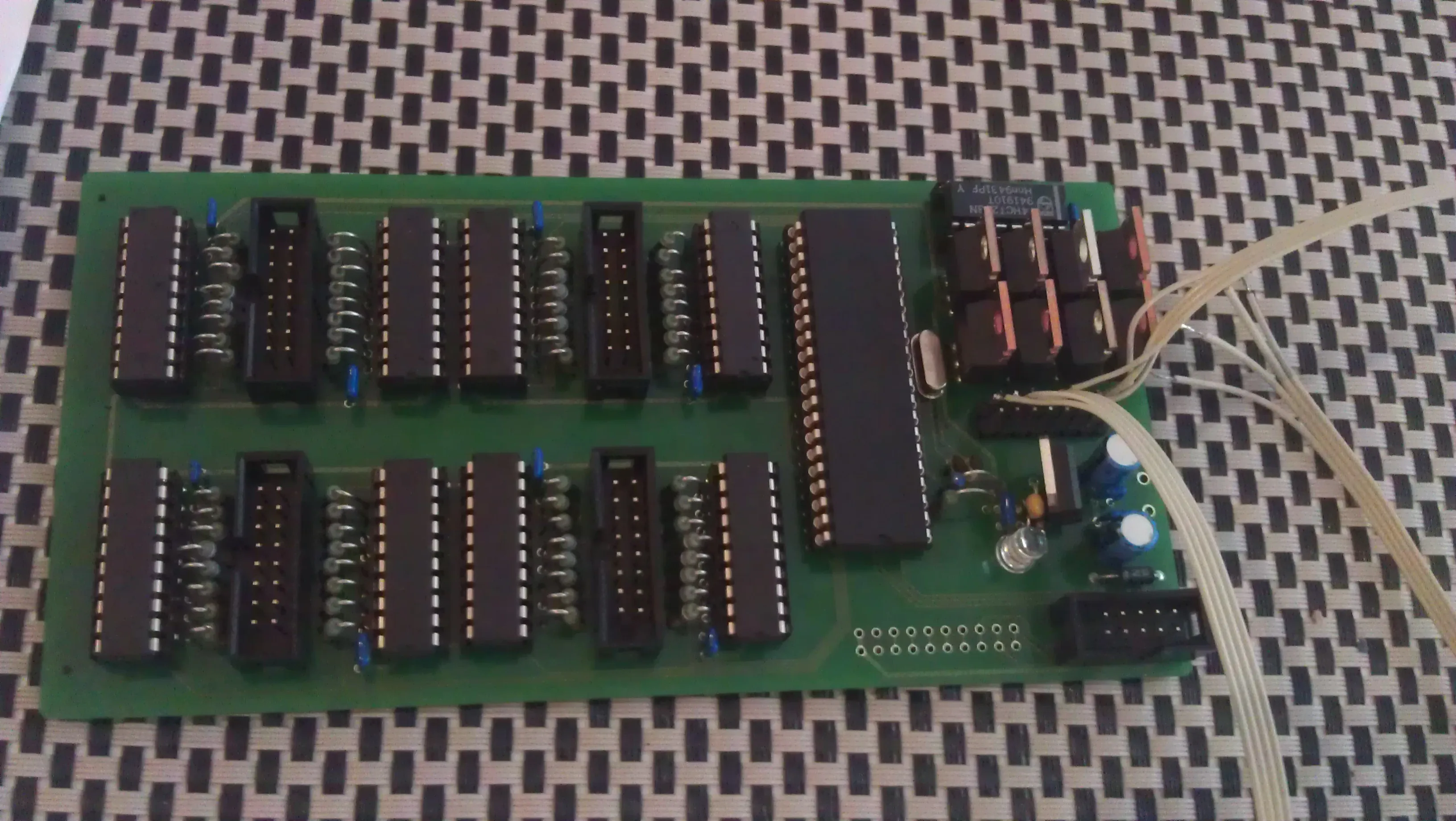

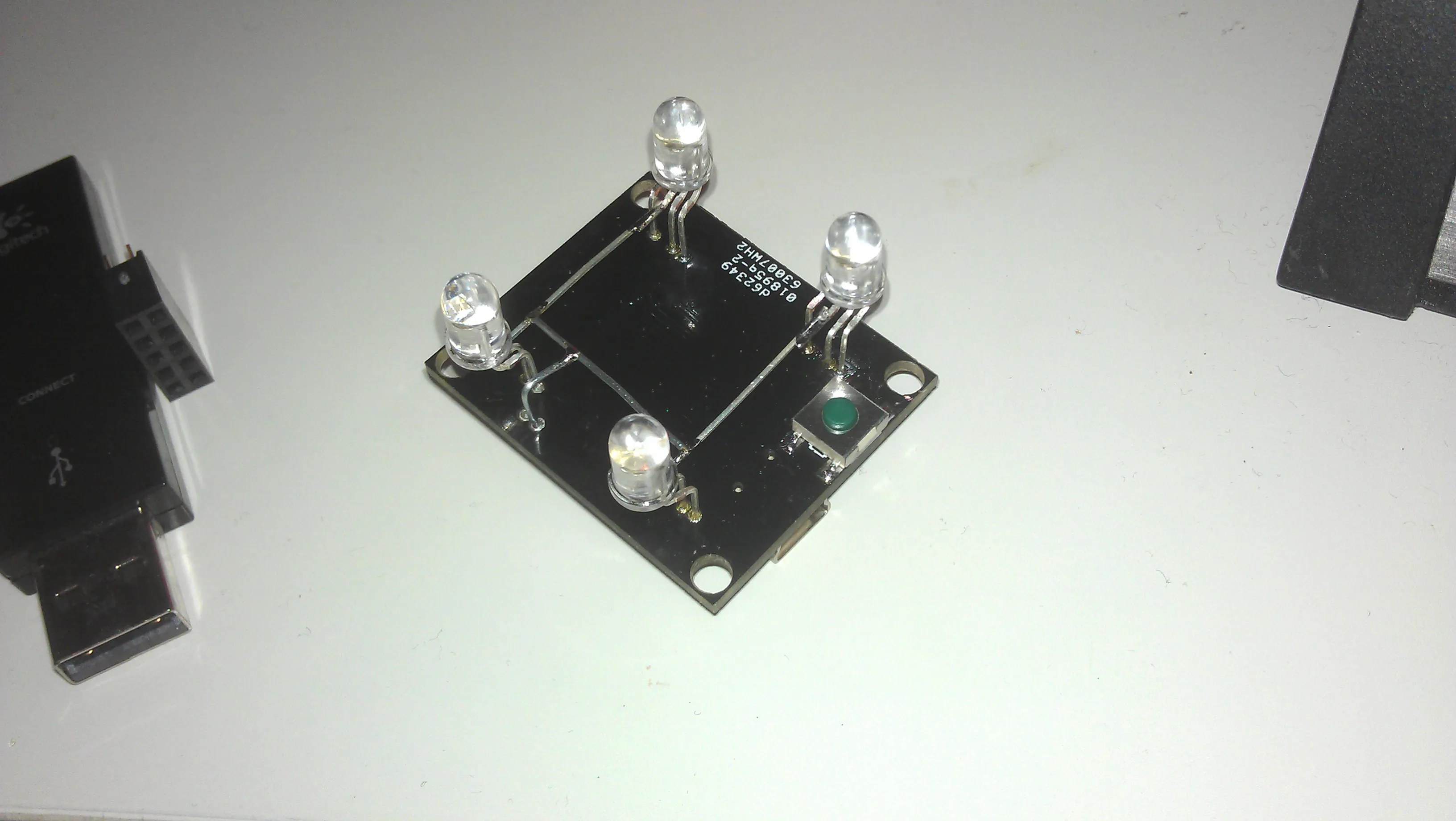

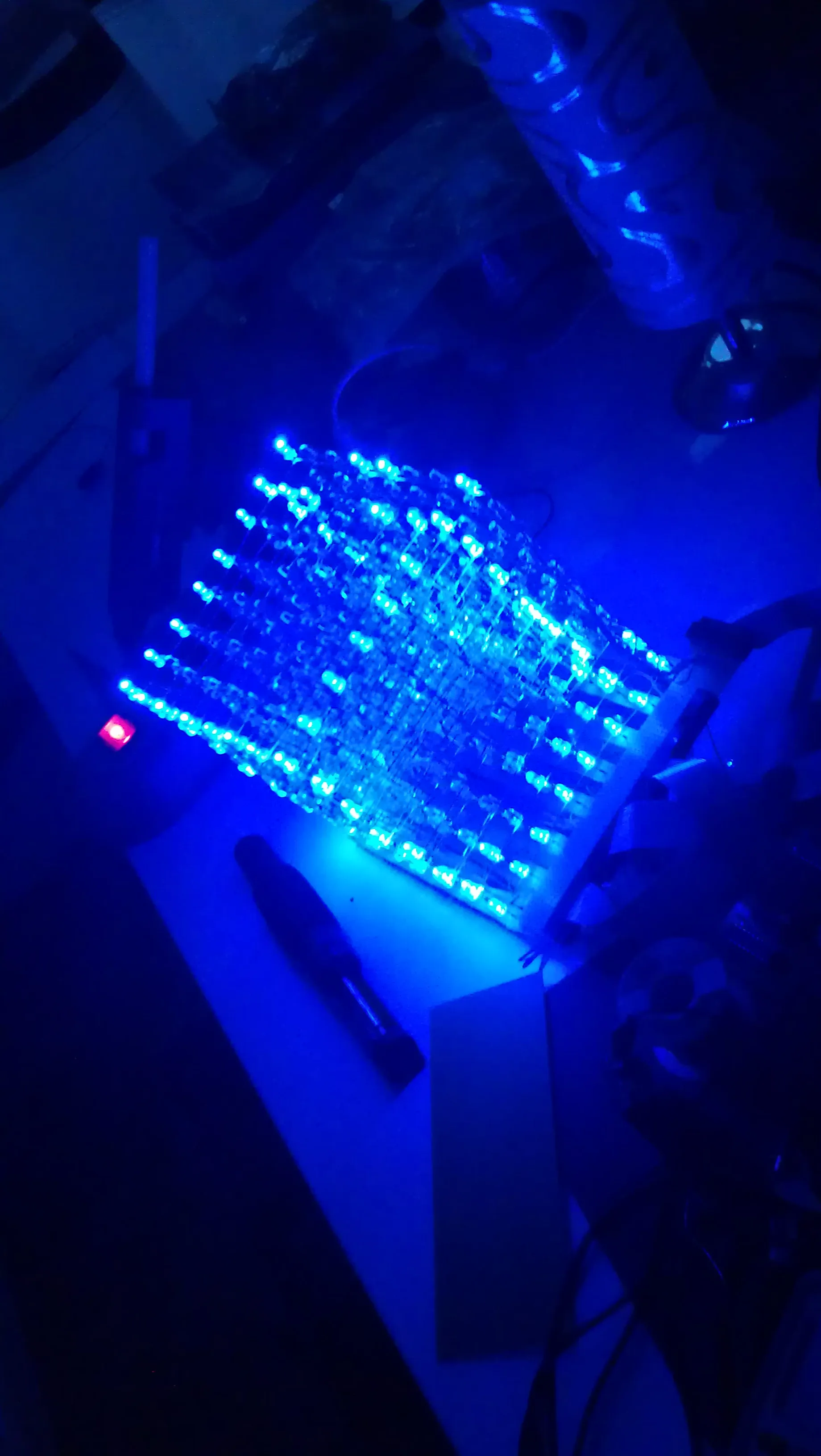

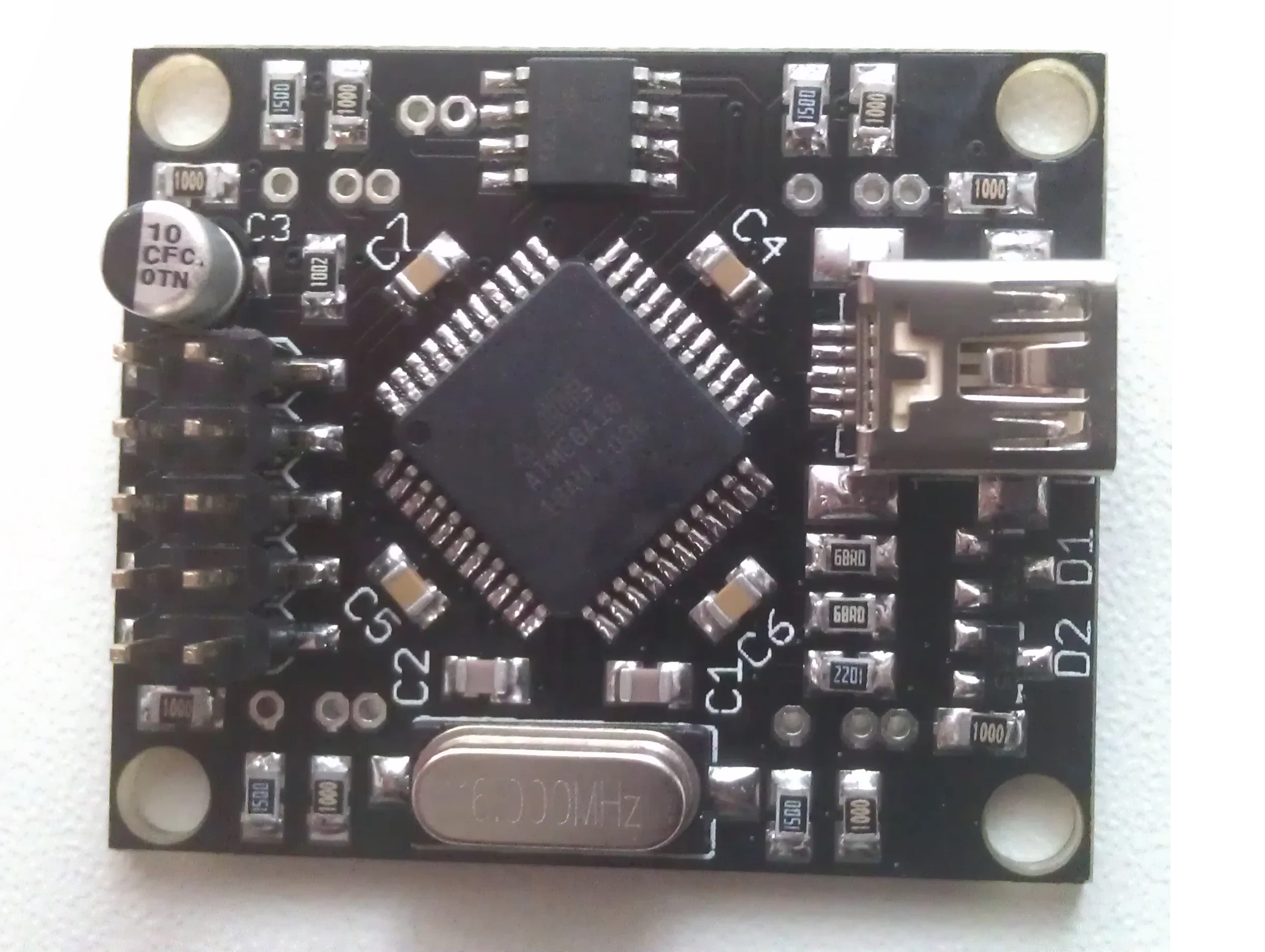

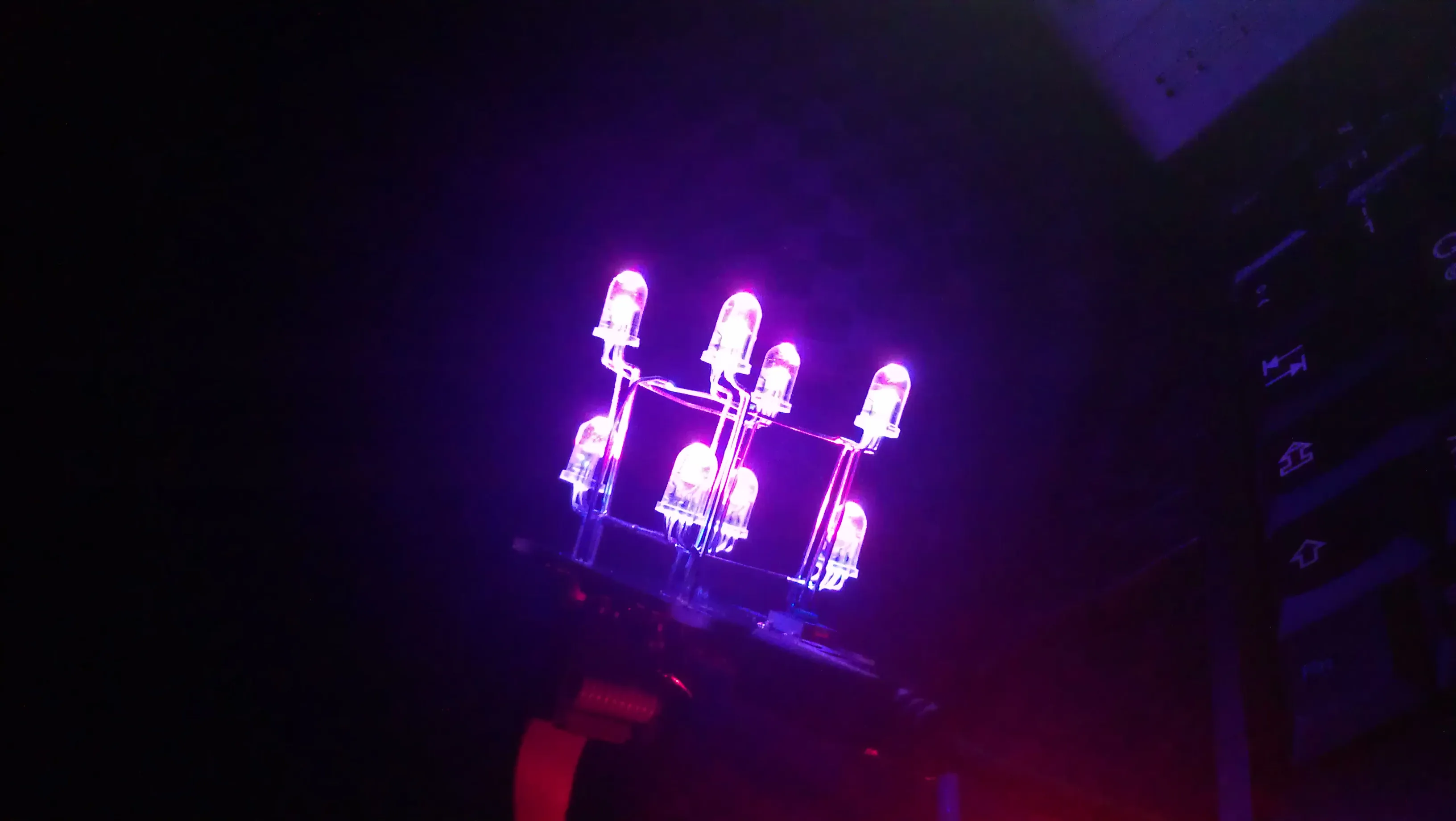

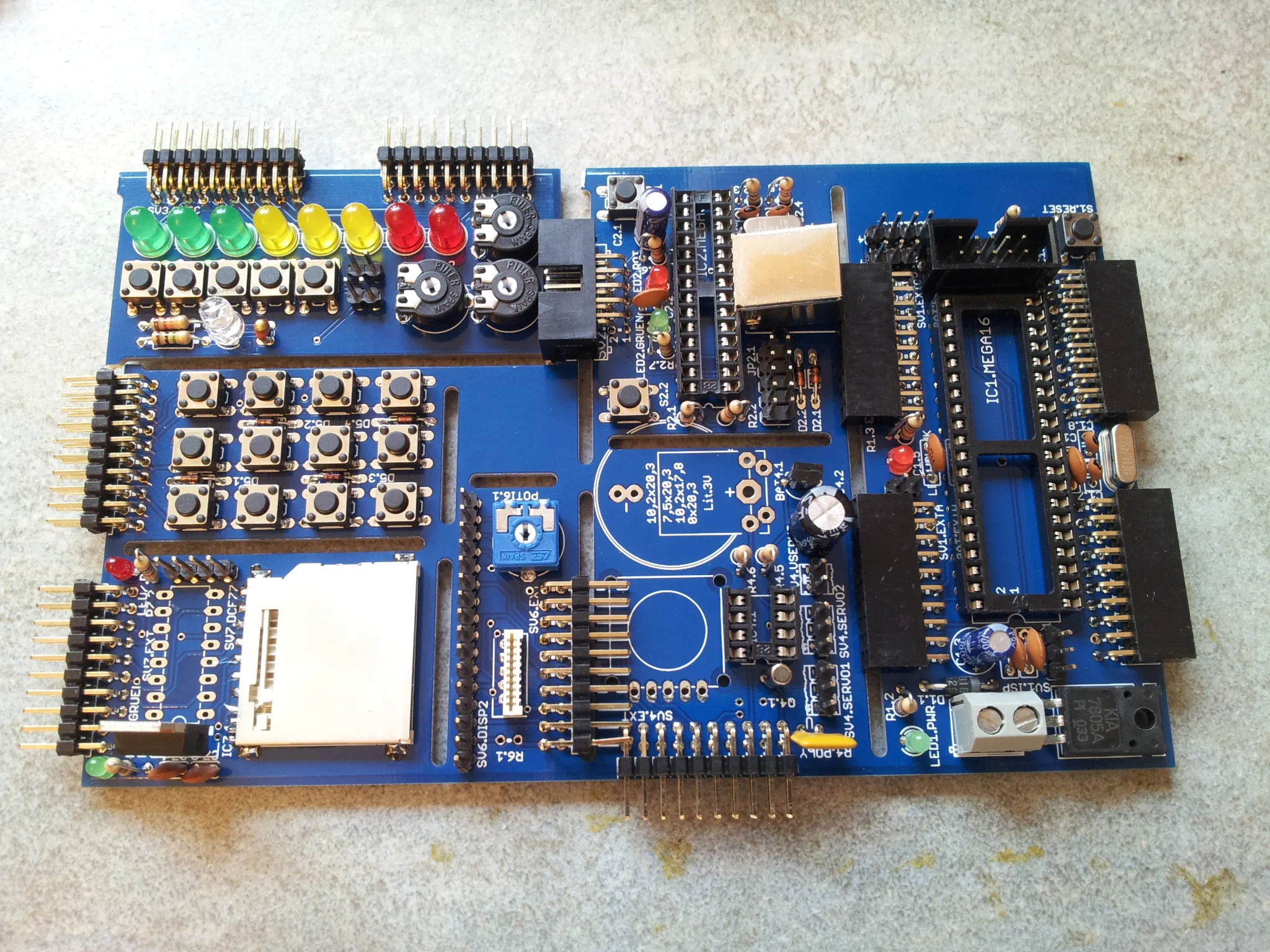

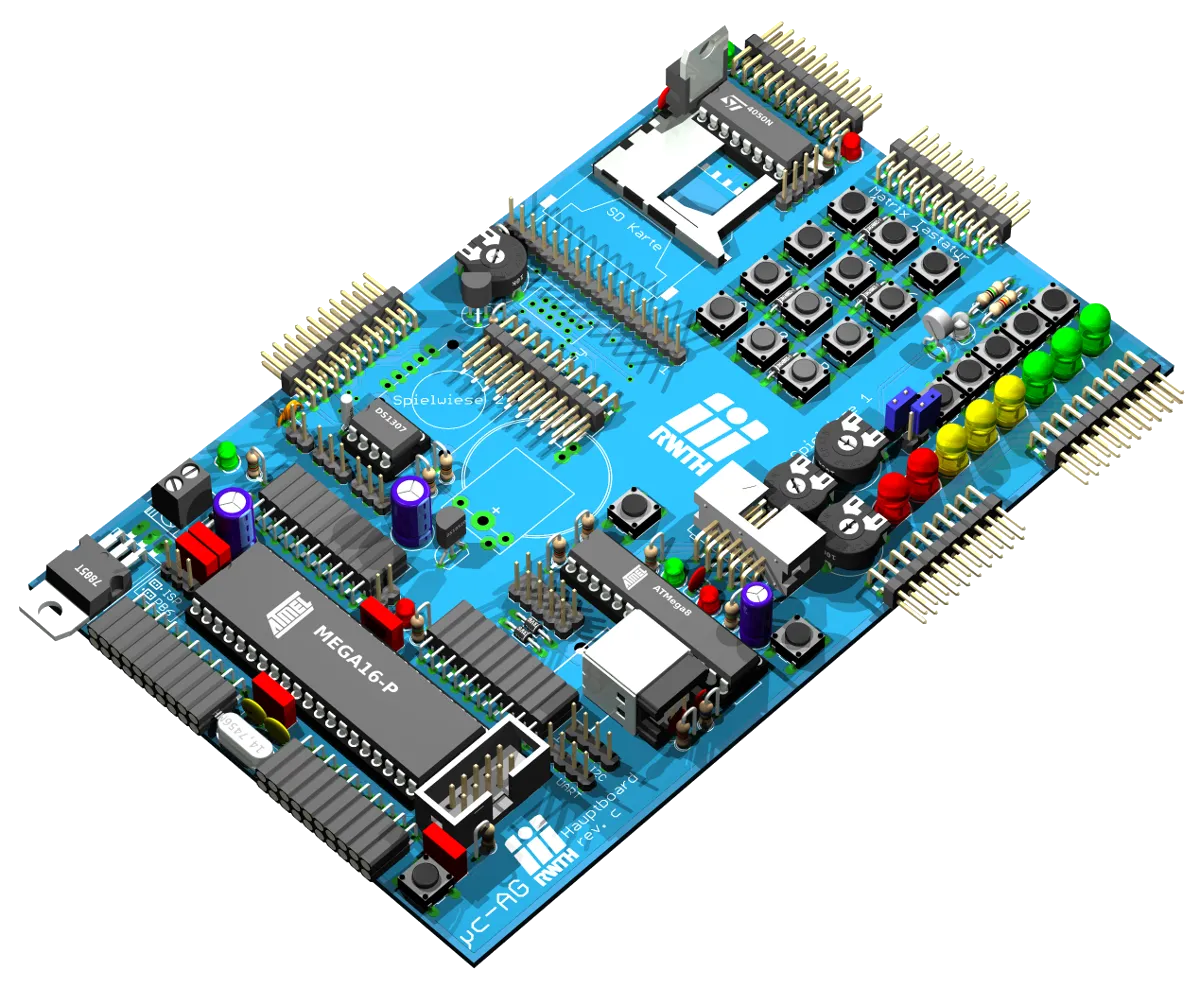

Platine
Section titled “Platine”

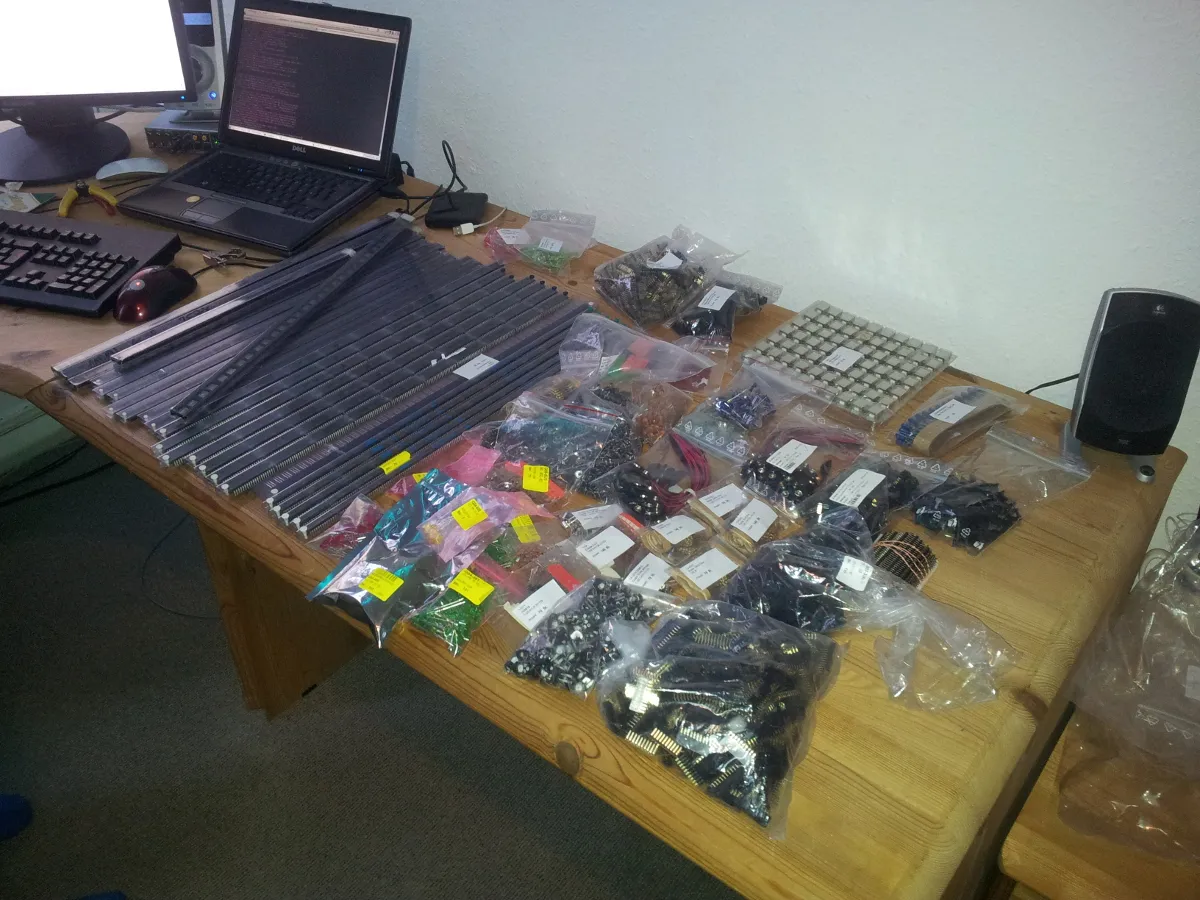

Um die in der AG vermittelte Theorie auch praktisch anwenden zu können, erhalten alle Teilnehmer einen Bausatz. Dieser besteht aus einer speziell für die AG entwickelten Platine inklusive der dafür benötigten Bauelemente.
Unsere erste Aufgabe war das Überarbeiten, dieser Platine. Sie besteht aus sieben Modulen die zusammen auf einer Platine untergebracht sind: Hauptboard, Programmer, Matrixtastatur, zwei Spielwiesen sowie einem LC-Display. Um die Kosten der Platine zu senken verkleinerten wir sie auf das Format einer Euro-Platine und entfernten ein paar Bauteile.
Skript
Section titled “Skript”Mittlerweile betreue ich die AG in der dritten Generation. In den Jahren zuvor entstanden einige kleine Skripte, Primer und Hilfsblätter. Um diese Flut an Informationen etwas zu bündeln haben wir sie in einem Skript zusammen gefasst, das nun etwa 140 Seiten umfasst. Es behandelt alle in der AG vorstellten Themen und geht noch auf weitere Details in Hardware und Software ein. Zudem beschreibt es auch alle Module der Platine mit Anschlussbelegungen, Schaltplänen im Detail.
Erweiterungen
Section titled “Erweiterungen”Neben dem Hauptboard, das alle Teilnehmer zu Beginn der AG erhalten, haben wir kleine Erweiterungsplatinen entworfen. Diese sind mit den Erweiterungsports des Hauptboards kompatibel und können zur Motoransteuerung, Ethernet- oder Funkkommunikation genutzt werden.

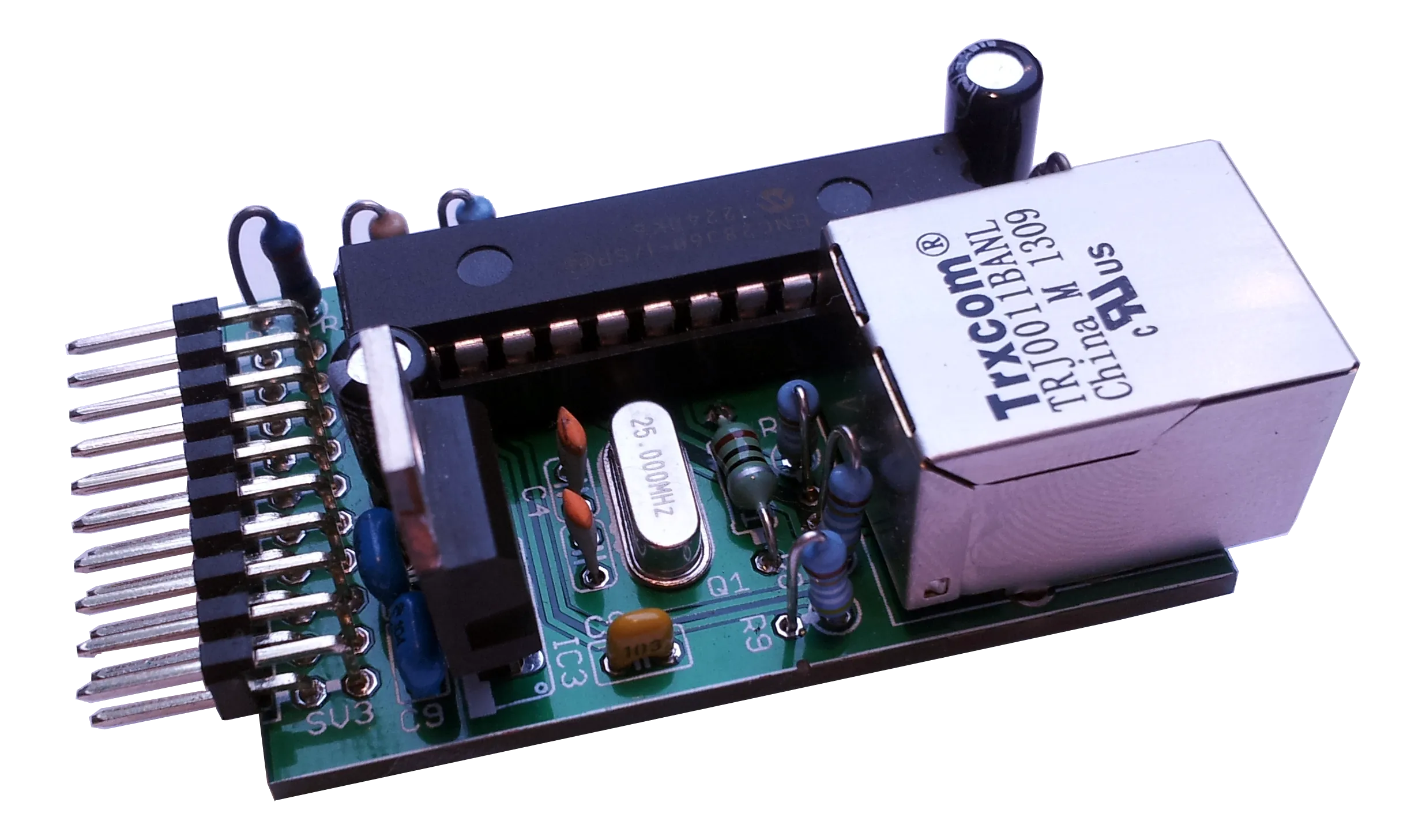

Ethernet Board
Section titled “Ethernet Board”
Das Ethernet-Addon ist aus der Arbeit zweier ehemaliger Teilnehmer entstanden. Neben einem Prototypen entwickelten sie einen leichtgewichtigen und flexiblen TCP/IP Stack, der auf dem ATmega16 des Hauptboards lauffähig ist. In Verbindung mit dem ethersex Betriebsystem können hier schnell eigene Internet Gadgets realisiert werden.

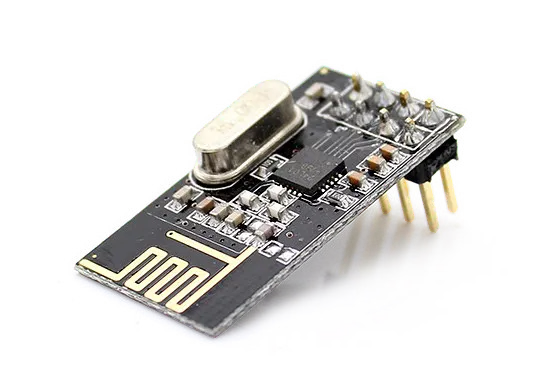

Funk Board
Section titled “Funk Board”
Das Funkboard war ursprünglich zur drahtlosen Kommunikation in einem Roboterschwarm gedacht. Mit dem Ziel möglichst simpel und günstig zu sein, ist unsere Wahl auf den NRF24L01+ Transceiver von Nordic Semiconductors gefallen. Mit einem Preis von unter 1 € ist er preislich nicht zu schlagen.
Einen schöneren HiWi-Job hätte ich mir nicht vorstellen können 😊. Wir hatten viele Freiheiten, konnten uns unsere Arbeitszeit und -ort größtenteils selbst wählen und an eigenen interessanten Projekten arbeiten. Die Arbeit in der Lehre, also direkt mit seinen Kommilitonen, hat mir viel Spaß gemacht. Trotzdem freue ich mich jetzt auch mal etwas in die Forschung schnuppern zu können: seit November ‘13 arbeite ich am Lehrstuhl für Betriebssysteme an meiner Bachelorarbeit. Aber dazu gibt es bestimmt auch nochmal einen kleinen Beitrag 😊.
